不同型号电缆的组成介绍2020-03-23 14:22:00

不同型号电缆的组成介绍：

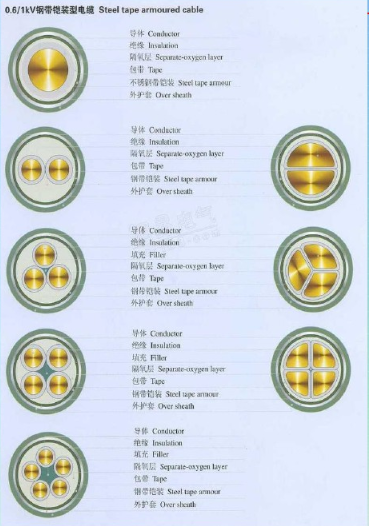

0.6/1kV低压电缆的主要结构包括：导体、绝缘层、防护层。

具体的组成有五个类型，分别是一芯、二芯、三芯、四芯、五芯，具体的组成如下：

一芯电缆：导体、绝缘、隔氧层、包带、不锈钢带包装、外护套；

二芯电缆：导体、绝缘、隔氧层、包带、钢带包装、外护套；

三芯电缆：导体、绝缘、填充、隔氧层、包带、钢带包装、外护套；

四芯电缆：导体、绝缘、填充、隔氧层、包带、钢带包装、外护套；

五芯电缆：导体、绝缘、填充、隔氧层、包带、钢带包装、外护套；

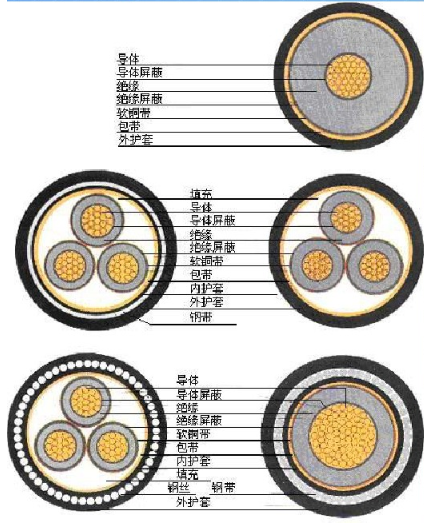

6-35kV中压XLPE电缆主要结构包括：

导体、绝缘层、屏蔽层、防护层；不同型号的电缆组成如下：

组成一：导体、导体屏蔽、绝缘、绝缘屏蔽、软铜带、包带、外护套；

组成二：填充、导体、导体屏蔽、软铜带、包带、内护套、外护套、铜带；

组成三：导体、导体屏蔽、绝缘、绝缘屏蔽、软铜带、包带、内护套、填充、铜丝、铜带、外护套；

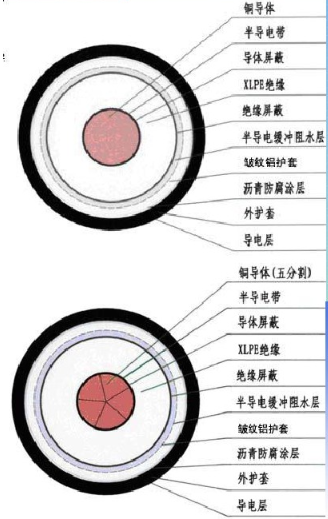

110kV高压电缆主要结构包括：导体、绝缘层、防护层；具体组成如下：

组成一：铜导体、半导电带、导体屏蔽、XLPE绝缘、绝缘屏蔽、半导电缓冲阻水层、皱纹铝护套、沥青防腐涂层、外护套、导电层；

组成二：铜导体（五分割）、半导电带、导体屏蔽、XLPE绝缘、绝缘屏蔽、半导电缓冲阻水层、皱纹铝护套、沥青防腐涂层、外护套、导电层；
