电缆附件的电压等级及系统接地方式：

电缆附件的电压等级如下：

1、电缆的额定电压应适合于电缆系统的运行状况，用UO/U(Um) kV表示；

U0-电缆设计用的导体对地或金属屏蔽之间的额定工频电压；

U-电缆设计用的导体间的额定工频电压；

Um-设备可承受的“最高系统电压”的最大值。0.6/1kV为低压；

6/10 (12) kV~21/35k (42) kV为中压64/110 ( 132) kV高压；

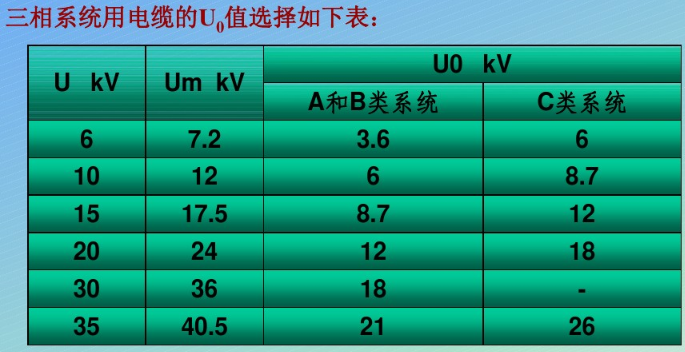

三相系统用电缆附件的Uo值选择表

注:

A类系统该类系 统任何一相导体与地或接地导体接触时，能在1min内与系统分离；

B类系统该类 系统仅包括单相接地故障短时运行的条件，接地故障时间应不超过1h,但在任何情况下，最长不超过8h,每年接地故障总持续时间不超过125h；

C类系统不属于A类、 B类的系统。

电缆附件系统接地方式如下：

系统发生单相或两相接地故障时，非故障相(健全相)上工频电压将升高

(1)对于3-10kV中性点绝缘系统:健全相上电压为1.1倍线电压；

(2)对于35-66kV中性点经消弧线圈接地系统:健全相上电压接近线电压；

( 3)对于110-220kV为中性点直接接地系统:健全相上电压不大于1.4倍；相电压。约80%线电压；
