电缆附件规格类型及相关命名方式2020-03-19 10:56:00

电缆附件规格类型及相关命名方式：

一、电缆附件的规格：

1、电缆附件规格由额定电压、适用电缆的相数及导体截面积表示。附件规格应与所配套的电缆导体截面相适配；
2、GIS终端及油浸(变压器)终端的规格应与其所配套设备的额定电压及额定电流相适配；
3、电缆附件的表示方式：
产品用型号、规格(额定电压、相数、适用电缆截面)及标准号表示。
示例1：导体标称截面积1 000 mm't、额定电压127/220 kV.交联聚乙烯绝缘电力电缆用液体填充绝缘瓷套管终端，外绝缘污秽等级c级,表示为:YJZWY2 127/220 1X 1000 GB/T 18890.3- -2015.
示例2:导体标称截面积630 mm'、额定电压127/220 kV、交联聚乙烯绝缘电力电缆用干式绝緣GIS终端,表示为:YJZGG 127/220 1X 630 GB/T 18890.3--2015.
示例3：导体标称截面积1600mm2、额定电压127/220kV、交联聚乙爛銫緣电力电缆用整体預制橡胶绝緣件绝缘接头,绝缘铜壳外保护盒,表示为1YJJI2 127/220 1X 1600 GB/T 18890.3- -2015。

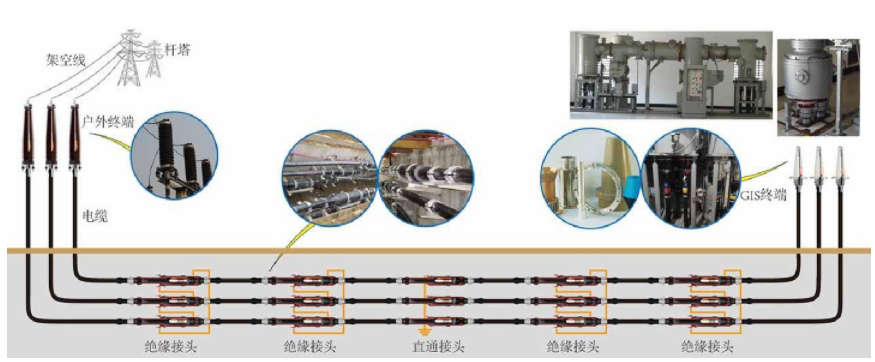

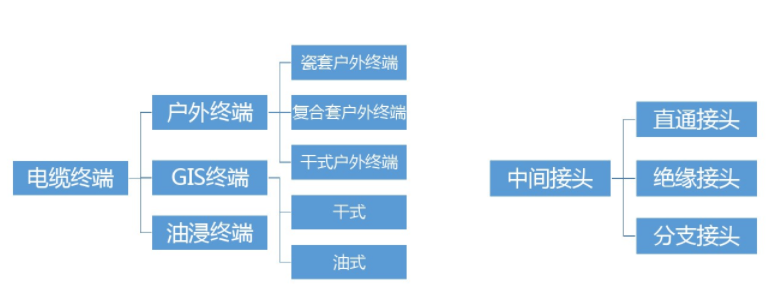

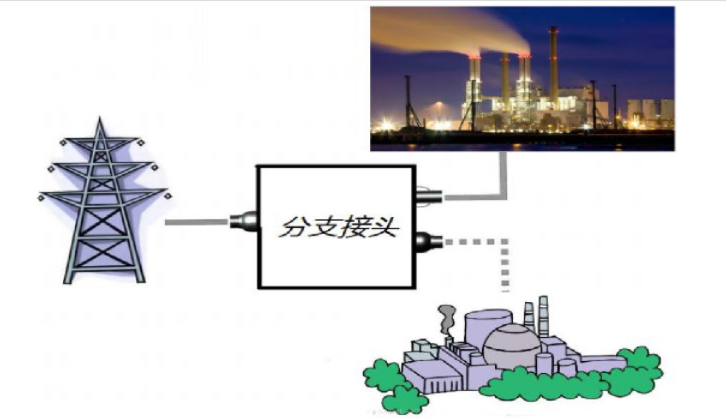

二、电缆附件的分类方式：

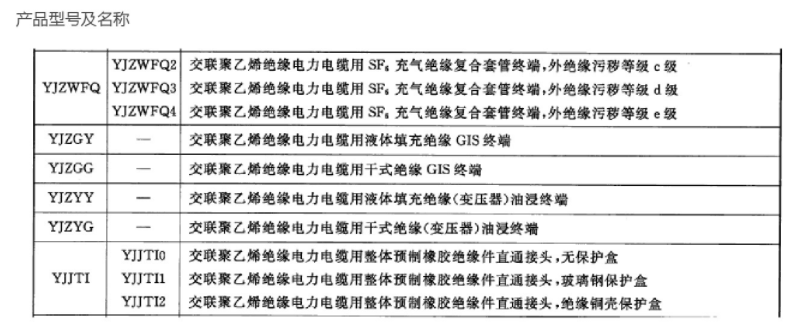

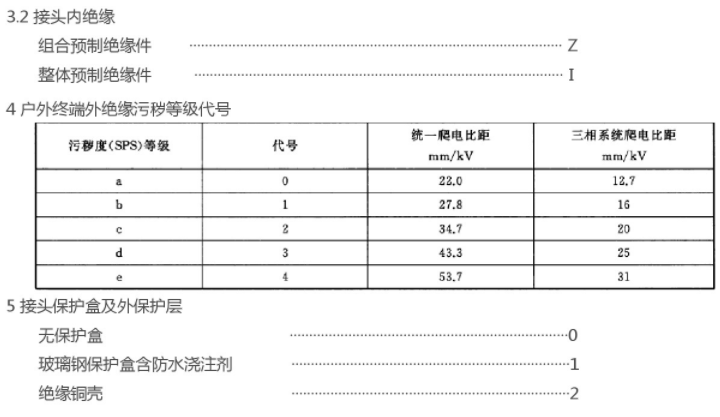

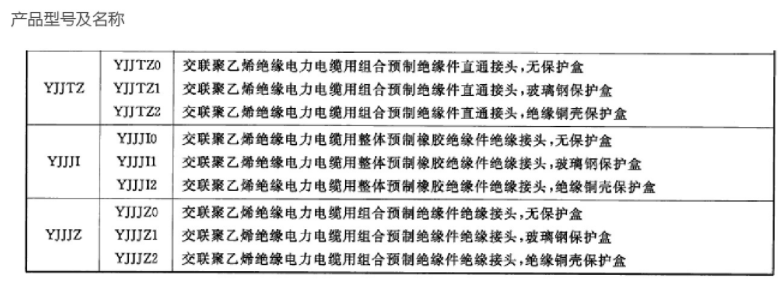

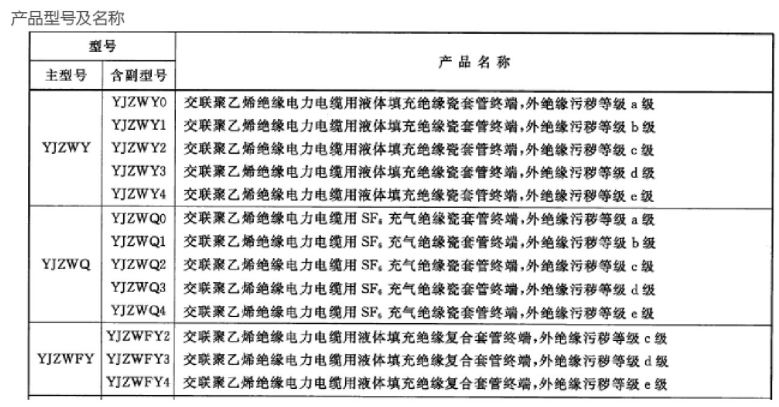

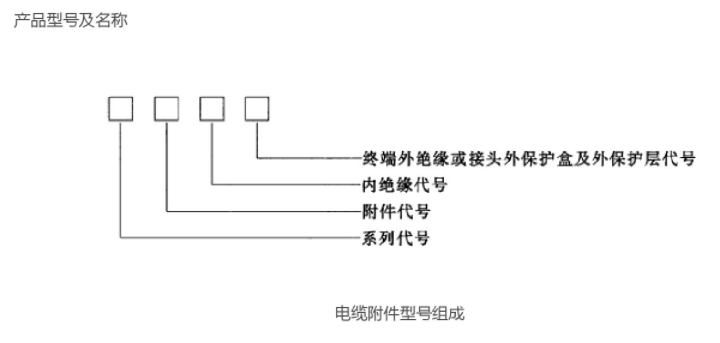

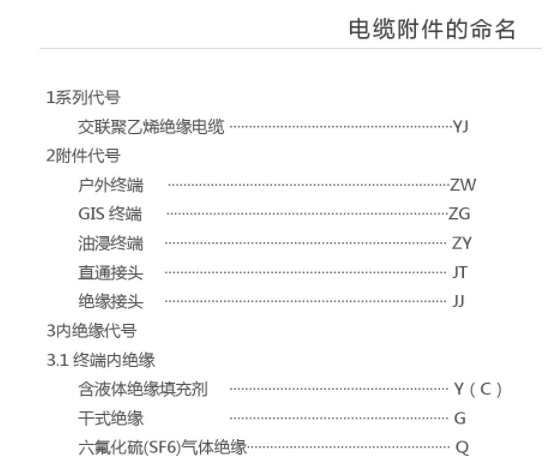

三、电缆附件的命名：
