电缆附件产品介绍：

本文主要讲解电缆附件电缆线路的构成、线路示意图及作用。
电缆附件线路的构成：
1、电缆本体:指除去电缆接头和终端等附件以外的电缆线段部分；
2、电缆附件:电缆终端、电缆接头等电缆线路组成部件的统称；
3、电缆附属设备:避雷器、接地装置、供油装置、在线监测装置等电缆线路附属装置的统称。
4、电缆附属设施:电缆支架、标识标牌、防火设施、防水设施、电缆终端站等电缆线路附属部件的统称。

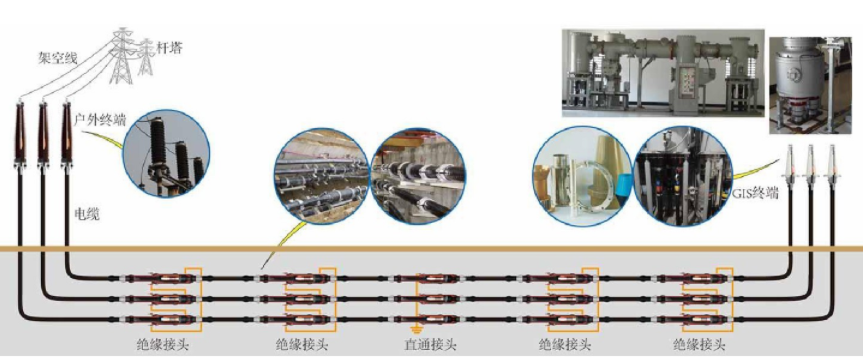

电缆附件线路示意图

电缆附件的作用：

1、电缆附件是电缆线路中不可或缺的组成部分,没有附件电缆是无法工作的；
2、电缆附件是电缆线路中各种电缆的中间连接及终端连接；
3、它与电缆一起构成电力输送网络；

4、电缆附件依据电缆结构的特性,既能恢复电缆的性能,又保证电缆长度的延长及终端的连接；
5、当电缆与其他电力设备连接或电缆与电缆连接时,需将高压电缆剥去一定长度金属护套和绝缘屏蔽层,当导体施加电压后，在绝缘屏蔽层与绝缘层交界处产生电场集中现象；

6、电缆附件最重要的作用就是解决电场集中现象,降低绝缘屏蔽断口处的场强，保证电力电缆及附件的可靠运行；
7、控制电场集中主要方法有以下三种:

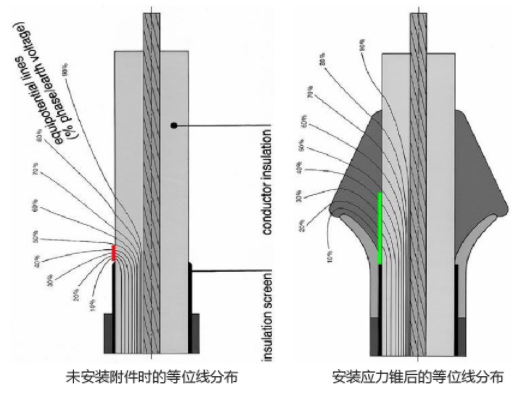

第一种是几何结构法,增加等效半径,即应力锥结构；

第二种是电气参数法,增加周围媒质介电常数,即应力带、应力管结构；
第三种电容法,即电容锥。

电缆附件几何结构法：

几何结构法主要体现形式是应力锥结构，其应力锥主要由绝缘和半导电两部分组成,其中绝缘部分用以增强电缆绝缘,半导电部分与电缆绝缘屏蔽层结合,以控制电场分布。
应力锥结构是普遍采用的结构形式，应力锥的材料为橡胶,三元乙丙橡胶或硅橡胶。

电缆附件电气参数法：

（1）电气参数法是通过控制材料的特殊电气参数，如高介电常数c>20 ,体积电阻率ρv为108_ -1012Q.cm ,应控管安装在附件中,使电场中电力线在两种不同介电常数介质的界面上遵循一定的折射规律；

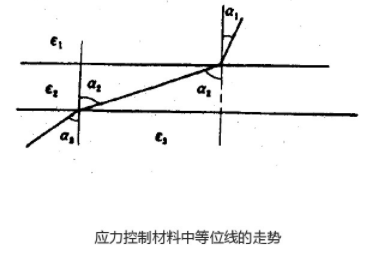

（2）两种介质的介电常数差别越大,发生折射的角度也越大,当高介电常数的材料有一定厚度时,电力线在另- -面的位移就大,位移越大,沿面场强越小；
（3）电气参数法的主要结构有应力带、应力泥、应力管,应力管结构又分为热缩型、冷缩型,此类型产品主要应用与中低压电缆附件,高压电缆附件未见应用案例(水终端类似,水是高介电常数)。

电缆附件电容控制法：

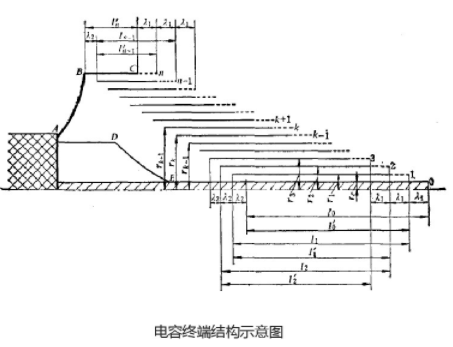

1、在交流电场下电容分压原理,在终端上附加一些电容器,强制电场强度轴向均匀分布,可以充分效利用电缆终端的高度减小电缆终端的外径。电容式终端多用于超高压电缆附件,如500 kV充油及交联电缆附件；
2、电容极板越多,电力线的分布余额均匀,沿面场强越小；

电缆附件三种控制电场集中的方法比较：

1、应力锥(几何控制法)结构简单,工厂预制成型,便于质量控制,是国内外较常采用的一种方法；
2、电气参数法控制电场分布有体积小、结构简单等优点,但对于超高压电缆来说，应力层中材料参数的选择至关重要,体积电阻率选择太小,会使应力层在运行时电阻电流发热而老化,同时介电常数过大,电容电流也会产生热量而使应力层发热老化,故必须根据电压等级选择应力材料参数；
3、电容控制法结构复杂,对安装质量要求高,但电场分布均匀,电气性能稳定,主要用于500kV及以上充油电缆和交联电缆终端。
