电缆附件相关性能试验介绍2020-03-24 13:29:00

电缆附件相关性能试验介绍：

电缆附件在投入使用前，要进行很多试验：环氧套管抗弯试验、环氧套管冷热循环试验、GIS卡环机械性能试验、GIS表带触指温升试

验、橡胶耐硅油试验、户外终端抗弯试验、户外终端抗震试验等。下面来介绍下这些试验：

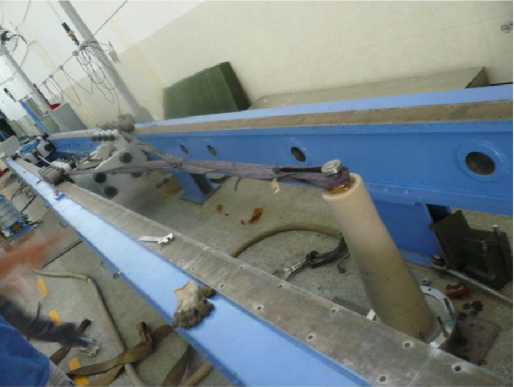

一、电缆附件环氧套管抗弯试验：对环氧套管施加水平拉力,拉断力在13-15kN之间；

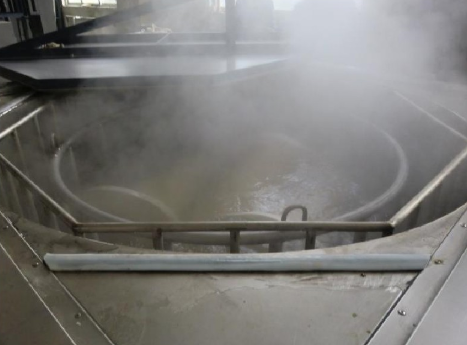

二、电缆附件环氧套管冷热循环试验：

试验设备:高低温交变试验箱；

1、高温时间: 100℃x2h；

2、高温变化到低温: 100℃到0℃x2h

3、低温时间: 0℃x2h；

4、低温变化到高温: 0℃到100℃x2h循环十次；

5、试验结果:无任何开裂等异常情况

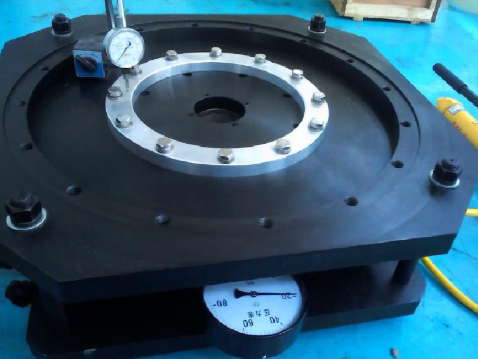

三、电缆附件GIS卡环机械性能试验：

为了降低零部件的成本,对110kVGIS卡环进行材料改进的开发工作,由原来的不锈钢材料改为铝合金材料通过模拟卡环在GIS终端产品中的实际受力情况,验证经过材料改进的卡环其机械强度是否满足GIS终端产品的使用要求。

四、电缆附件GIS表带触指温升试验：

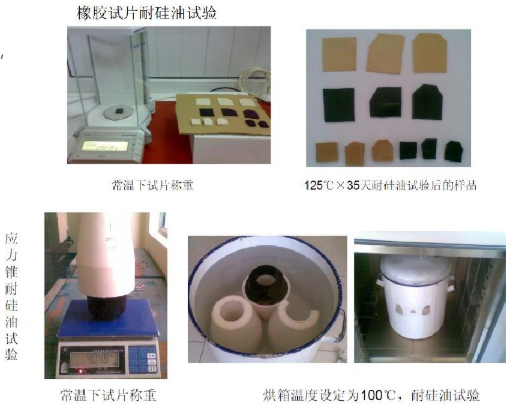

五、电缆附件橡胶耐硅油试验：

将橡胶试片和成品应力锥浸渍在硅油中，设定好烘箱温度并放置一段时间测试橡胶和硅油的相容性，试验结果是试片和应力锥在规定温度的硅油中无溶胀现象,重量没有增加。

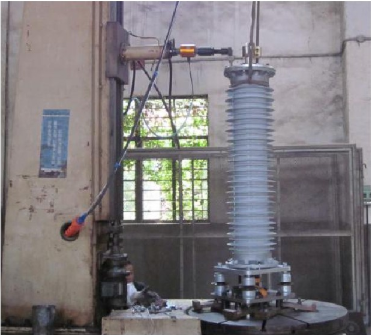

六、电缆附件户外终端抗弯试验：

七、电缆附件户外终端抗震试验：

1、样品名称: +160kV交联聚乙烯绝缘直流电缆户外终端；

2、试验标准: GB/T 13540-92高压开关设备抗地震性能试验；

3、试验结论:户外终端通过了0.25g水平加速度的正弦共振拍波考核试验，试验过程中,户外终端结构及密封性能保持完好。能适用于8度设防烈度及以下的地震区。
