电缆附件关键技术点图文介绍2020-03-24 10:28:00

电缆附件关键技术点图文介绍：

电缆附件有很多的关键技术点，下面就来具体的介绍下这些关键技术点：

一、如电缆横断面示意图所示，电力线均自高压部位一线芯垂 直指向地电位屏蔽 层等电位线均匀分布。同时为避免电缆内部电场因导体形状不规则出现场强畸变，线芯外表面及绝缘外表面也有一层半导电屏蔽层，迫使高压端及地电位表面光滑。

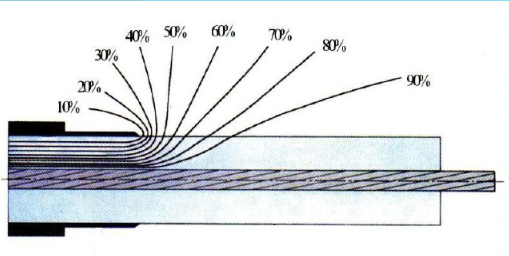

二、电缆与其它高压设备连接或延长时，屏蔽层都必然断开，如果不对断口处屏蔽层加以处理，此处电场将出现强烈畸变，使得绝缘界面承受很高的场强，不但有径向分量而且出现轴向分量。

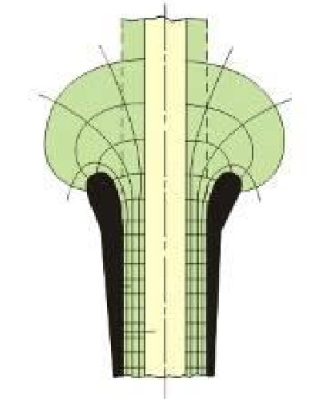

三、电缆附件几何法：

利用半导电材料，预制成型一定几何形状的锥体，利用锥面形状和陡变电场曲线有一一对应的缓变等电位曲面，使集中的电场应力在锥体均匀弥散。由此保证电缆的安全运行；

一般采用有限元算法确定几何形状。几何法相对简单，其应用从10kV到500kV均有应用。

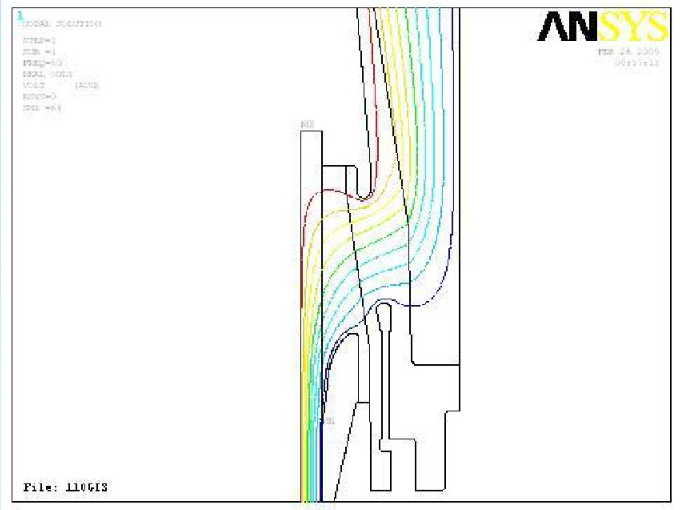

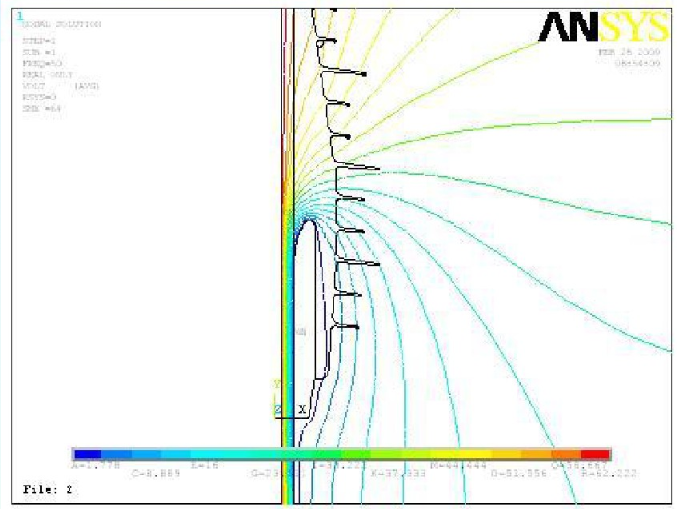

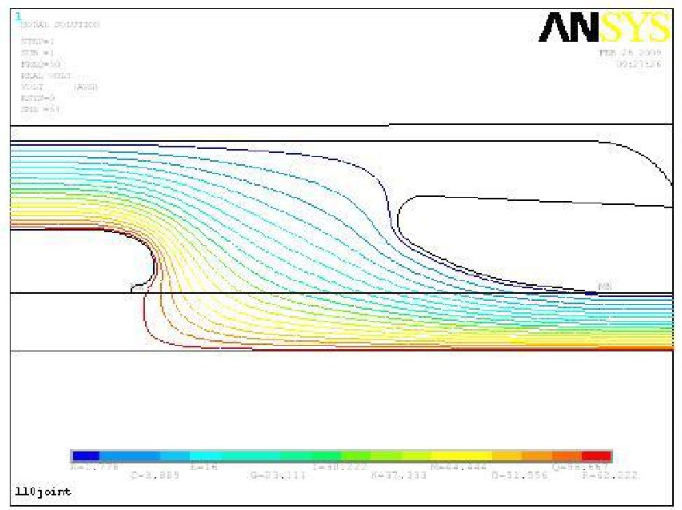

四、电缆附件场强处理方法：

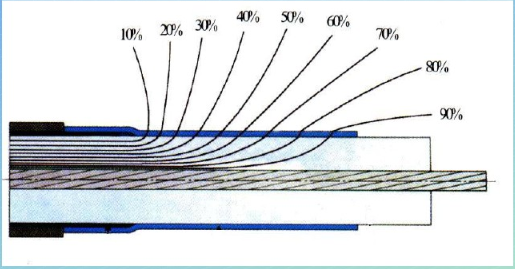

五、电缆附件参数法：

采用合适的电气参数的材料复合在电缆末端屏蔽层断口处的绝缘表面，以改善电位分布从而改善电场：

（1）其方法是建立在分析影响电位分布的各个因素的基础上。如电缆绝缘自身的体积电阻、体积电容以及绝缘表面的表面电阻和表面电容，这些都是分布参数。但由于绝缘的体积电阻及电容是无法改变的，只能改变表面电阻(Rs)和表面电容(Cs)；

（2）如果减小Rs，则电位随之降低，但也会导致表面泄露电流增加，从而使电缆绝缘表面发热，十分不利，所以一般未有采用。另一方法是增大屏蔽末端绝缘表面电容Cs，降低这部位的容抗也能使电位降下来。虽然容抗减小会使表面电容电流增加，但不会导致发热，所以这种方式是可以实际应用的；

（3）由于材料的电容正比于其介电常数，那么在电缆屏蔽层末端的表面附加一层高介电常数的材料也就能增大表面电容了，从而达到降低电场集中的目的；

利用高介电常数电场应力控制材料设置在屏蔽切断处利用它与电缆主绝缘的介电常数差异使电场应力线在相邻的界面产生折射现象，均匀表面的电场应力分布，从而降低屏蔽切断口处的电场强度。
