常见的三种类型电缆附件性能特点2019-06-13 11:07:00

目前应用的比较普遍的三种电缆附件-冷缩电缆附件、预制式电缆附件、热缩电缆附件在材料、结构、安装上具有明显的差异和特点，从而对应用产生了较大影响。下面就运行可靠性、安装简便性、储存特性、市场价格等方面一一加以分析比较。

一、运行的可靠性：

1、从材料角度分析：

a、预制电缆附件和冷缩电缆附件采用的是特种硅橡胶，而热缩电缆附件采用的是聚烯烃塑料；

b、硅橡胶分子链主要结构为Si-O键，分子键能高达444 kJ/mol，而聚烯烃分子链主要结构为C-C键，分子键能达到340kJ /mol。从分子结构来说，硅橡胶更稳定；

c、硅橡胶还具有以下几种独特的性能:

①硅橡胶在- 50-250度间始终具有良好的弹性；

②抗露电起痕能力强，抗露电起痕可达到1A45级；

③适用温度范围广在- 50-+200度情况下都可使用；

④具有耐幅射、耐X射线耐Y射线抗紫外老化的特殊性能；

⑤憎水性能优异，淋雨状态下可自动迁移表面脏物，具有抗污秽能力；

⑥安装后与电缆本体贴合为-体，对电缆主绝缘施加恒定的压力与电缆同呼吸能有效降低电缆终端的放电量。

从多方面来说，硅橡胶比聚烯烃性能更优异因此。采用硅橡胶材料的预制附件和冷缩附件比采用聚烯烃材料的热缩附件性能更好运行更可靠。

二、从结构角度分析：

1、电缆附件结构中最关键的是电应力控制部件；

2、采用电应力控制的主要目的是要控制处于电缆屏蔽层或隔离层末端处的电应力，如果不采用电应力控制，便会发生放电，这时电缆屏蔽层或隔离层末端的寿命便取决于屏蔽层端部处的电应力及主要电介质的放电电阻，一般寿命不超过1年；

3、对中高压电缆屏蔽切断处均需采用电应力控制措施；

解决电应力分布的方法主要有2种:

一是使用改变屏蔽切断处几何形状的模制电应力锥，另一种是在屏蔽切断处使用应力管，即参数型电应力控制。它是利用材料的阻抗电阻-电容特性来改善电应力分布

4、应力管和应力锥控制电场应力的原理不同，可靠性差异较大：

应力管是利用材料参数来控制电场应力，它对材料要求很高。制备应力管的材料必须同时满足:

a、体积电阻率在10-100欧姆/厘米；介电常数大于25这2个条件要同时满足是比较困难的：

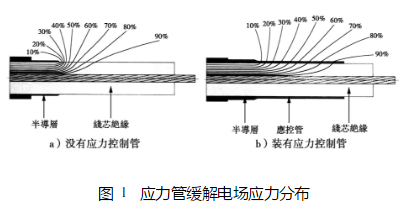

因为这2项电气参数受每道生产工序影响都很大，对材料配方共混、造粒、直到挤塑等工艺均有较苛刻的要求，导致应力管电气参数极易发生漂移，可靠性较差应力管缓解电场应力分布如图1所示：

a、应力锥则利用部件几何形状来控制电场应力对材料电气性能参数要求不高，体积电阻率在1-100欧姆/厘米就可满足；

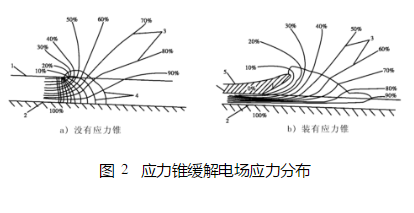

b、几何形状通过模具成型很容易得到保障参数基本不会发生偏差、因此应力锥结构的电缆附件比应力管结构的电缆附件可靠性要高得多。应力锥缓解电场应力分布如图2所示：

通常热缩附件核心部件是应力管预制附件核心部件是应力锥,而冷缩附件有采用应力管结构的；

从前面所述我们可以说采用应力锥结构的预制和冷缩附件运行可靠性最好。应力管结构的冷缩附件次之应力管结构的热缩电缆附件要差一些。
